雙穩態電路設計

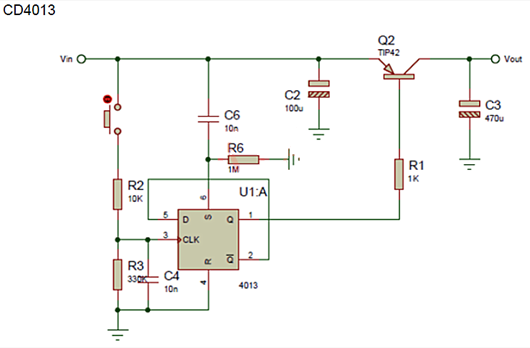

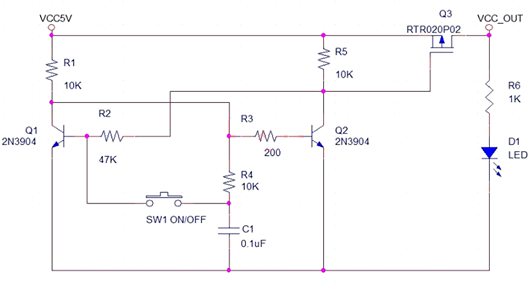

原理：Q1,Q2組成雙穩態電路。 由于C1的作用，上電的時候Q1先導通 ，Q2截止，如果沒按下按鍵，電路將維持這個狀態。
Q3為 P溝道增強型MOS管，因為Q2截止，Q3也截止，系統得不到電源。此時 Q1的集電極為低電平0.3V左右，C1上的電壓也為0.3V 左右，當按下按鍵S1后， Q1基極被C1拉到0.3V ,迅速截止。
Q2開始導通，電路的狀態發生翻轉，Q2導通以后將Q3的門極拉到低電位，Q3導通，電源通過Q3給系統供電。
Q2 導通后，C1 通過R1,R4充電，電壓上升到1V左右，此時再次按下按鍵， C1的電壓加到Q1基極，Q1導通，Q1集電極為低電平，通過R3強迫 Q2截止，Q3也截止， 系統關機。

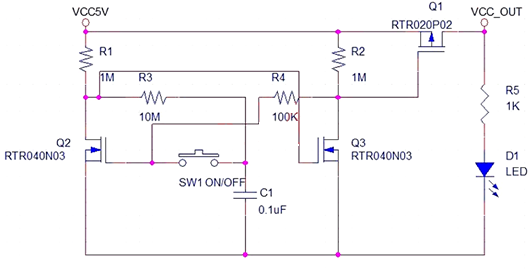

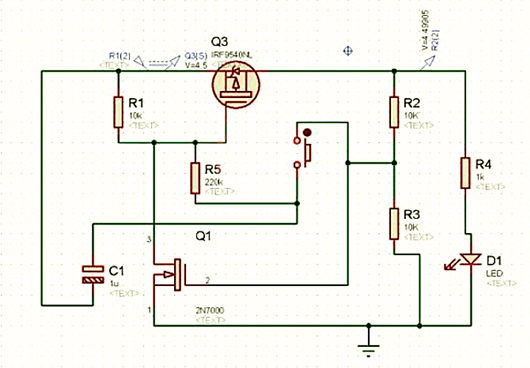

整個開關機的過程就是這樣。如果要求這個電路的靜態功耗低，可以全部采用 MOS管, 成本要高點，電路如下圖，原理都是一樣的，雙穩態電路，就不分析了。
